Отечественные строители частных домов обычно предпочитают делать фундамент в монолитно-ленточном исполнении. Но при больших величинах глубины промерзания грунта такой вариант обходится дорого. Ведь его в подобной ситуации приходится закладывать очень глубоко, а это дополнительные существенные расходы на железобетон. Чтобы уменьшить смету устройства основания коттеджа, сейчас застройщики-частники все чаще стали отдавать предпочтение свайному ростверковому фундаменту, заглубление опорных свай которого обходится значительно дешевле.

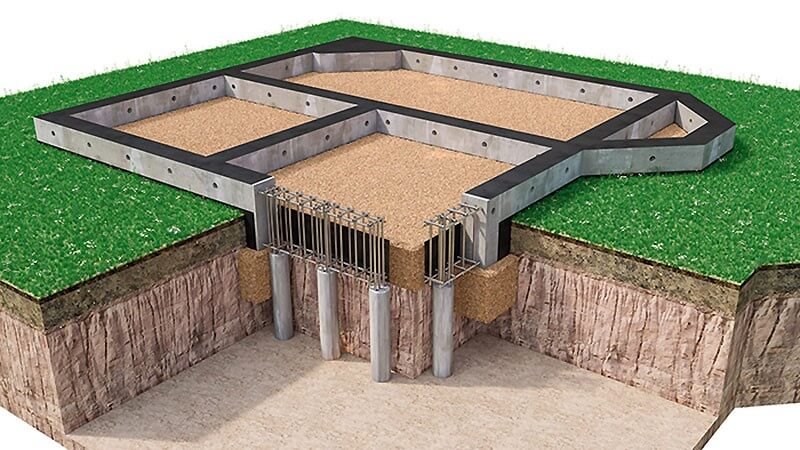

Конструктивно свайно-ростверковый фундамент – это ряд опор, погруженных в грунт ниже точки промерзания, и связывающий их поверху «обвязкой» из стали или железобетона. На последний уже укладываются первые ряды кирпича либо бруса (бревна). Такая конструкция обеспечивает равномерное перераспределение нагрузок со стороны как дома, так и земли.

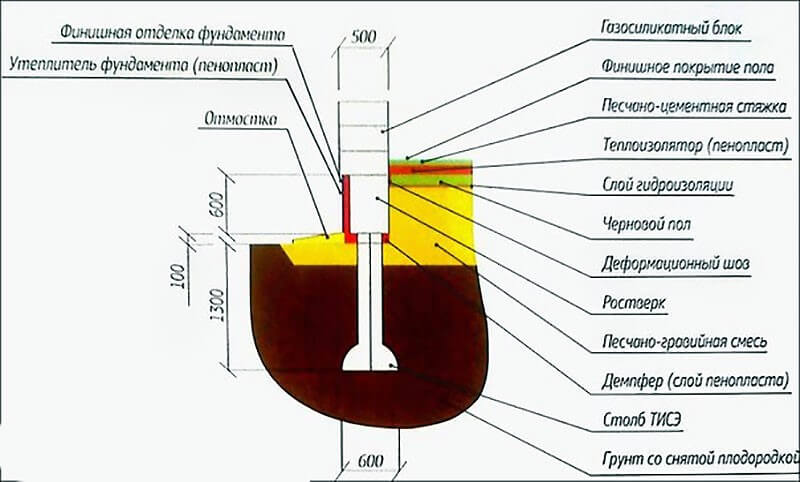

Схема фундамента
Возникающие при пучении точечные воздействия от свай расходятся по всей ленте ростверка такого основания. Стены не испытывают лишнего давления в какой-то одной точке. Перекосы и разрушения кладки на подобном основании практически исключены.
Ростверк этого типа свайного фундамента выполняется из монолитного железобетона либо стального швеллера. Чаще всего используется бетонная конструкция с армированием. Нагрузки она способна выдержать значительные. Вариант, где обвязка металлическая, больше предназначен для легких строений (гаражей, хозпостроек, зданий из СИП-панелей и бань).
Свайный фундамент с металлическим обвязом
Свайный фундамент с монолитной обвязкой
По типу используемых опор свайно-ростверковый фундамент бывает двух разновидностей:
Винтовой.
Буронабивной.
В первом случае это практически полная копия фундамента на винтовых сваях . Только на опорах у него лежит более мощный монолитный ростверк. При этом стальные “винты” для такой конструкции приходится выбирать попрочнее, у которых толщина стенок и диаметр больше.
Те, кто собираются делать основание своими руками, зачастую предпочитают использовать буронабивные сваи в несъемной опалубке в виде асбестоцементных труб. Эта технология проще и дешевле при самостоятельном исполнении.
Сваи рассматриваемой опорной конструкции за счет большой глубины погружения обеспечивают отличную устойчивость всему мини ленточному фундаменту сверху. А стоят они гораздо дешевле, нежели железобетонный монолит аналогичной высоты. Причем если опорные столбы сверху связать не бетонной лентой, а металлическим ростверком, то можно еще немного сэкономить. Такой вариант – один из самых недорогих способов создания опоры для частного дома.
Такое основание имеет следующие плюсы:
Возможность обустройства на склонах и в болотистой местности;
Сравнительная дешевизна сооружения свайной ростверковой конструкции;
Минимум временных затрат на возведение фундамента;
Отсутствие потребности в привлечении грузоподъемной автотехники;
Простота технологии установки буронабивных и винтовых опор, а также заливки бетона;
Отличные показатели устойчивости на подвижных пучинистых участках.
По скорости устройства свайное основание с ростверком уступает разве что аналогу только из одних винтовых опор. Плюс фундамент из фундаментных блоков стеновых готово будет дать фору рассматриваемой конструкции. В обоих случаях высокая скорость работ обусловлена отсутствием бетонных работ, когда необходимо ждать несколько недель до завершения набора бетоном прочности.
Если участок застройки имеет уклон, то заливать на нем монолит проблематично и дорого. Без этого типа фундамента на такой площадке вообще обойтись будет сложно. Только с помощью свай здесь получится сделать устойчивую и ровную в горизонтальной плоскости основу для строения. Это одно из главных достоинств основания. Все остальные варианты ему на стройплощадках со сложным рельефом проигрывают сразу.
Еще один неоспоримый плюс – это предельная простота исполнения. Сделать самостоятельно набивные опоры из асбестоцементных труб и бетона внутри несложно. Еще проще выполнить на них небольшую по размерам и массе ленту из железобетона.
Небольшие трудности здесь могут возникнуть лишь при монтаже опалубки на весу. Погружать ее в землю нельзя. Столбы должны приподнимать ростверковую часть над грунтом минимум на 30 см, иначе при сильном пучении она может “поплыть” с опор вместе со зданием сверху.
Минусы у фундамента с бетонным ростверком на сваях также имеются, но их откровенно немного:
Отсутствие возможности сделать подвальное помещение;
Затраты на дополнительное утепление пола.
Подпольное пространство коттеджа на свайном основании с ростверком должно быть закрыто от ветра, иначе постоянные сквозняки под полом выдуют все тепло из здания. Для этого можно использовать фасадные панели из различных материалов либо сделать кладку из красивого облицовочного кирпича. Плюс пол в таком доме обязательно придется утеплять. Эти траты лучше сразу внести в общую смету строительства жилища.
Расчет и подготовку проекта основания для дома, будь то свайно-ленточный фундамент , лучше всего поручить профессиональному проектировщику. Если сваи по высоте и толщине подобрать неверно, то долго железобетонная опора и здание на ней не прослужат.
Разметка на участке
При этом закладывать параметры «про запас» тоже не стоит, это приведет лишь к увеличению стоимости работ. Как таковое устройство фундамента своими руками рассматриваемого вида не должно вызвать трудностей. Ниже приведена краткая пошаговая инструкция позволит быстро разобраться во всех нюансах этого процесса.
Чтобы сделать фундамент из буронабивных свай и монолитного ростверка, необходимо:
Нижний край опор должен находиться ниже точки промерзания грунта. При этом скважины под сваи делаются на 10–15 см шире взятых асбестоцементных труб. Чтобы столбы прочней стояли на месте, в нижней их части обустраивается расширяющаяся бетонная подошва. Ямы в земле под опоры по ширине делаются как раз под ее размеры.
Гидроизоляция бетона выполняется рубероидом либо мастикой. Подойдет даже гибкая черепица из модифицированного битума. Правда обойдется она дороже обычной толи.
Сравнивая плюсы и минусы свайно-ростверковой фундаментной конструкции, сразу видно, что первых гораздо больше вторых. Подобное основание подходит как для небольших хозяйственных построек, так и для одноэтажных частных домов из пенобетона или кирпича. При этом сделать все можно без проблем самостоятельно. Земляных и бетонных работ придется выполнять не так много, а устройство самой конструкции – предельно просто.
В большинстве случаев, когда не ставится задача оборудования подвальных помещений, лучшим решением будет ростверковый фундамент, обладающий способностью выдерживать нагрузку больше, чем отдельные сваи.
На устойчивых, спокойных грунтах его ставят из соображений экономии материалов и времени. Там, где большая глубина промерзания, пучинистые, слабые почвы устройство фундамента на сваях с ростверком позволяет строить не только легкие каркасные сооружения, но и большие срубы, кирпичные или блочные дома.
Сваи оптимальны на участке со сложным рельефом При проектировании собственного частного дома обязательно нужно разобраться, что это такое свайный фундамент с монолитным ростверком, и подходит ли он для этого конкретного случая.
В качестве несущих опор сваи являются оптимальным вариантом в сложных геологических условиях, когда силы пучения оказывают значительное воздействие на подземные конструкции, а большой уровень промерзания потребует заглубления монолитной ленты свыше 2 м.
На схеме показано, как работает конструкция свайного ростверка:
Технология изготовления отличается от обычной установки здания на сваи тем, что все опоры связываются в единое основание цельным поясом, принимающим и распределяющим нагрузки на столбчатые опоры.
Ростверк соединяет сваи между собой Проектным расчетом, исходя из условий участка и общего веса здания, выбирают, какой вид свайно-ростверкового фундамента целесообразно применить.
На решение оказывает влияние необходимость устройства под венцом вентилируемого подполья, возможность подтопления паводковыми водами, уклон (рельеф) площадки.
Исходя из таких условий, определяют высоту ростверка свайного фундамента:
Низкий ростверк имеет достоинства ленточного фундамента Низкий ростверк является комбинацией незаглубленного ленточного фундамента со сваями, что существенно повышает надежность, жесткость, устойчивость всей несущей конструкции.
Этот вариант сочетает достоинства свайного и ленточного типа фундаментов, при том, что объединение значительно компенсирует недостатки, проявляющиеся по отдельности:
Повышенные ростверки применяют на сложных неустойчивых почвах С повышением уровня грунтовых вод растет высота бетонного ростверка относительно поверхности почвы.
Повышенный тип используют на плывунах, торфяниках, карстовых, лесовых, плодородных почвах, толщиной больше 1,4 м.
Такое расположение исключает воздействие боковых сил на монолитный ростверк, а сваи являются не только опорами, но и якорем в подвижных породах.
Устройство такого фундамента сокращает объемы производства земляных работ, потребует меньшего количества материалов и денежных затрат, чем бетонная лента или плита. При монтаже монолитный железобетонный ростверк потребует точного соблюдения проектных размеров и технологии производства работ.
Деревянный брус — наиболее дешевый материал Основой для ростверка под свайный фундамент выбирается сырье, способное по своим характеристикам длительно выдерживать постоянную и переменную нагрузки, заложенные в проектный расчет дома.
Прочный ростверк на сваях изготавливают из таких материалов:
Низкий свайно-заглубленный фундамент может быть только с бетонным ростверком.
Бетонные конструкции применяют для тяжелых домов Высокими делают металлические ростверки, так как при своей большой прочности они нуждаются в защите от влаги.
Железобетонный тип, возвышающийся над землей, применяют при постройке достаточно тяжелых домов, так как на высоте бетонирование потребует хорошей опалубки.
Еще один критерий – срок службы материалов стен постройки. Выбранный ростверковый фундамент должен соответствовать или превышать по эксплуатационным качествам конструкциям, расположенным выше него.
Как опирают свайный фундамент с ростверком из разных материалов на сваи представлено на схеме:
Следует рассмотреть, что такое устройство ростверка фундамента из разных видов сваи. Для таких конструкций можно применять любые виды опор, исходя из особенностей геологии площадки и общего веса материалов и внутреннего оборудования дома.
Сечение (ширина), сырье, способ установки на глубину устойчивого упора должны соответствовать расчетной нагрузке.
В частном строительстве своими руками распространено применение буронабивных свай, которые изготавливают путем заливки цементного раствора в опалубку. Практикуется установка асбоцементных труб, армированных в зависимости от Ø 4 – 6 вертикальными прутами.
Нагрузка таких опор, укрепленных металлом, может быть значительной и зависит от несущей способности природного основания:

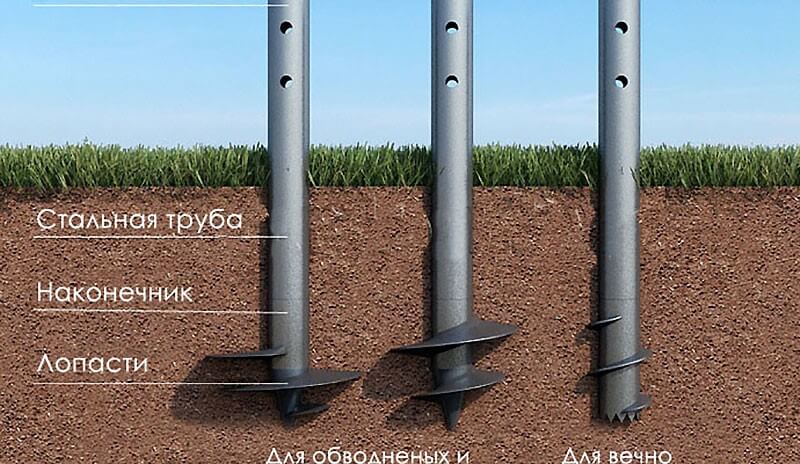

Винтовые модели применяяют для более легких построек При возведении легких построек (баня, сарай, одноэтажная дача) ростверковый фундамент буронабивного типа не требует сложного расчета, важен правильный выбор точек опоры.
Забивные сваи устанавливают с применением специальных механизмов без буровых и земляных работ. Их используют при строительстве больших многоэтажных зданий.
Винтовые модели вкручивают на нужную глубину и обрезают по установленному уровню. Они выпускаются длиной от 2 до 11 м с разными видами винта, поэтому на больших уклонах поверхности можно выдержать требуемые размеры ростверка, используя различные модели изделий.
Учесть при выборе свайно ростверкового фундамента плюсы и минусы достаточно просто. К недостаткам относится:
Проектный размер ростверка по ширине должен быть чуть больше опираемой стены, балки, венца.
Согласно СНиП шаг для свай в ленточном ростверке, включая набивной фундамент, составляет не менее 3 Ø опоры. При этом выбранным расстоянием может быть и 5 Ø, если позволит прочность, которой обладает по сечению ростверковый фундамент.
На слабых, пучинистых и переувлажненных грунтах обычно возводят свайно-ростверковое основание, которое за счет минимальной площади подошвы свай и равномерного распределения нагрузки не дает фундаменту усаживаться и деформироваться, а за счет ростверковой бетонной ленты позволяет поставить не только деревянный или пеноблочный, но и тяжелый дом из кирпича или бетоноблоков. В индивидуальном строительстве свайно ростверковый фундамент плюсы и минусы которого будут рассмотрены ниже, применяется практически для любых типов сооружений, будь то хозяйственная постройка или двухэтажный коттедж. Универсальное его использование ограничивается только сложностью оборудования подвала.
Объединенных ростверком, имеет одно неоспоримое преимущество перед другими типами оснований – дом с таким фундаментом можно смело строить на участке с любым рельефом и свойствами грунта, а само здание может быть построено из любых материалов, и может быть любой архитектурной и конструктивной сложности.
К недостаткам можно причислить наличие определенной специфической практики и теории возведения таких оснований, сложность расчетов конструкции и частичное применение спецтехники. Проще, но дороже, будет нанять специалистов и арендовать землеройную технику, чтобы избежать дилетантских ошибок.
При проектировании любых типов оснований в расчеты закладываются несущая способность грунта и минимизация сил морозного и сезонного пучения, а свайно-ростверковый фундамент как нельзя лучше подходит для осуществления оптимального проекта надежного дома. Обеспечение нагрузочной (несущей) способности почвы разрешается сквозным бурением нестабильных слоев грунта и строительством основания на грунте с высокой несущей способностью.
Минимизировать или нивелировать действие пучения можно такими решениями:
Что может препятствовать осуществлению этих работ: возросшая строительная смета.
Если ростверк свайного фундамента будет заглубляться в почву, то скважины рекомендуется заглублять ниже точки промерзания почвы, а сам ростверк возводить на песчано-щебневой подушке. К тому же, такой армированный ростверк придется заливать бетоном за один прием, что повлечет за собой дополнительные расходы на обеспечение требуемого объема раствора.
При возведении , приподнятого над поверхностью грунта, эти недостатки процесса исчезают:
Соблюдая высокую устойчивость к опрокидыванию, свайно-ростверковая конструкция без конструкционного напряжения и с достаточным запасом прочности выдерживает воздействие опрокидывающих сил и сил пучения.
Преимущества свайно-ростверковой конструкции:
Главные недостатки:
При использовании свайно-ростверкового фундамента для строительства МАФ (малые архитектурные формы), хозяйственных и дворовых построек, появляются возможности для значительной экономии бюджета. Выбивать комбинацию ростверк-сваи (сваи могут быть любой конструкции) рекомендуется для таких случаев:
Часто ленточное основание на сваях застройщики называют ростверком, но это – разные конструкции. Бетонный или металлический ростверк лежит на свайных оголовках и не контактирует с грунтом. Предназначение такого ростверка – равномерное распределение нагрузок. Для ленточного основания опорой служит поверхность грунта, а сваи только увеличивают нагрузочные возможности фундамента, если верхние слои грунта слабые или влагонасыщенные.
К тому же, существуют такие геологические условия, при которых возможно применение исключительно свайно-ростверковой конструкции:
Буронабивные, забивные или винтовые сваи можно использовать в ремонте различных типов оснований: ленточного, плитного или столбчатого, на которых могут стоять срубы, каркасные дома, панельные или кирпичные здания. К тому же, минусы использования свай в значительной мере преувеличиваются конкурирующими компаниями. В качестве примера можно привести срок службы свай с горячей оцинковкой, которые были погружены в почву 40-60 лет назад, но работают до сих пор, и неизвестно, сколько еще они могут простоять.
В частном секторе популярными конструкциями являются сваи винтовые и буронабивные, так как их можно изготовить самостоятельно, а значит, намного дешевле. Хотя по обустройству в грунте конструкции похожи, конструктивные отличия между ними большие:
Минусы использования буронабивных опор: при ручном ввинчивании глубина погружения составит 3-5 метров. Такое неглубокое погружение ограничивает использование свай на слабых, насыпных и переувлажненных участках. Фундамент на винтовых сваях подобных ограничений не имеет:
Значительным минусом можно назвать подбор материалов для винтовых свай при самостоятельном их изготовлении, так как основная масса компаний-производителей этих элементов не отличается предъявлением высоких требований к качеству продукции – стенки свай могут быть тонкими, а антикоррозионная защита – слабой. Также наблюдаются расхождения в точности изготовления лопастей и шага спирали, что априори ослабляет конструкцию. Но эти недочеты относятся к сварным изделиям, а литые сваи от них избавлены. Кроме того, литые изделия можно дополнительно защитить от коррозии перед их погружением в грунт.
Для прочного соединения ростверка из различных стройматериалов и винтовых свай необходимо использовать такие технологии:
Если используются буронабивные сваи, то соединить их с бетонным ростверком еще проще: арматура не вяжется, а бетонируется в тело конструкции. Для обеих конструкций необходимо обустраивать декорированную забирку, дренаж и ливневую канализацию с отмосткой.
Выводы: основные недостатки свайно-ростверкового основания – это невозможность обустройства подвала и сложности расчетов при составлении проекта.
Достоинства и недостатки свайного фундамента с ростверком обновлено: Февраль 26, 2018 автором: zoomfund
Наиболее востребован свайно ростверковый фундамент у владельцев загородных участков. В плотной поселковой застройке невозможно использование тяжелой спецтехники (копры, сваебои) для погружения забивных свай при расчетной длине более 10 м либо для легких построек. Аренда этой техники обходится дорого, поэтому применяются короткие буронабивные сваи висячего типа с обвязкой монолитным ростверком.
Ввиду многообразия технологий строительства, используемых материалов для свайно-ростверковых фундаментов существует специальная терминология:

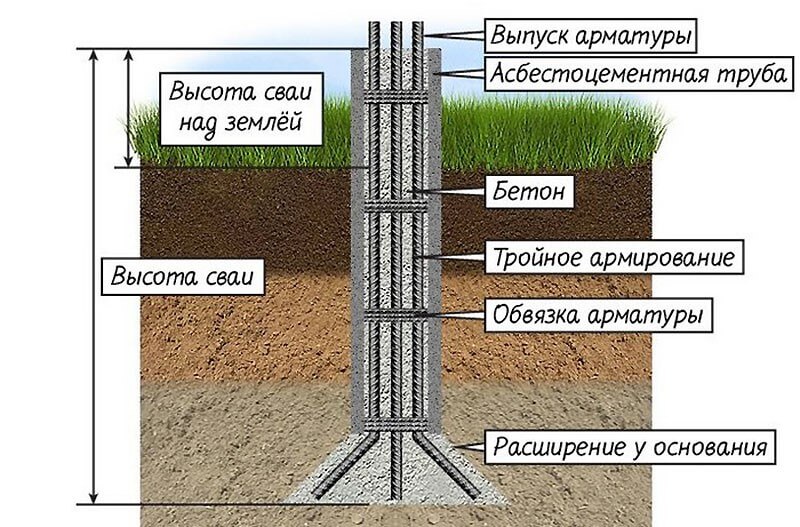

По материалу буронабивные сваи классифицируются следующим образом:
Ствол сваи может изготавливаться несколькими способами даже при использовании одних и тех же материалов. Например, если бетоном наполняется отверстие в земле с помещенным внутрь арматурным каркасом, свая будет безоболочечной.

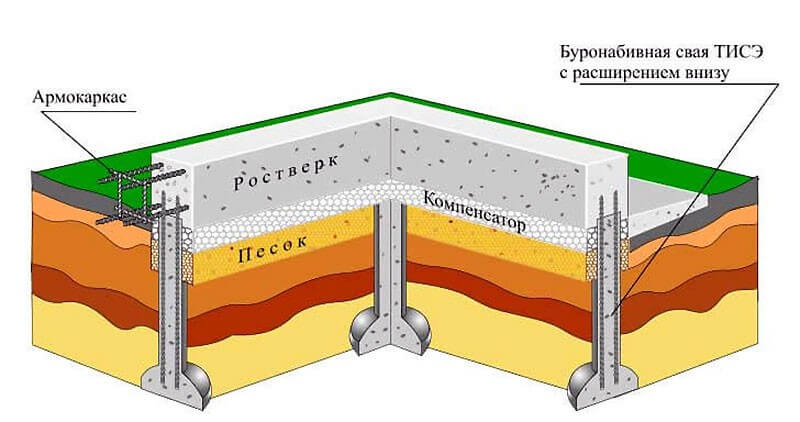

Схема сваи с расширением — ТИСЭ.
Если свая достигает несущего пласта, заливается в полимерную или металлическую трубу, которая не несет нагрузок и остается в скважине на весь период эксплуатации (несъемная), выполняя роль гидроизоляции, получается свая с оболочкой.
Если временная опалубка снимается после заливки, свая называется во временной оболочке, метод – вертикально перемещаемая труба ВПТ. Если опалубка остается внутри скважины и выполняет несущие функции, свая именуется трубобетонной.
Для повышения несущей способности подошва сваи может уширяться монолитным основанием. Подошву разбуривают специальным инструментом, взрывом либо бетонными свайками. В общем ростверке оголовок буронабивной сваи может иметь скользящее сопряжение или жесткую заделку в монолит.
Если при геологической разведке участка выявлено залегание несущего пласта глубже 3 м, буронабивные сваи-стойки обойдутся индивидуальному застройщику дороже винтового фундамента СВФ либо плавающей плиты. В этом случае эффективнее висячие сваи, несущая способность которых зависит от плотности и пористости грунта. Если сил трения на боковых поверхностях недостаточно, следует рассмотреть другие варианты фундамента.
В отличие от ленточного фундамента, глубина заложения ростверка никак не зависит от характеристик грунтов:
После заливки монолитного ростверка между грунтом и его подошвой создается воздушная прослойка для компенсации сил пучения. В низких ростверках она защищается по бокам листовыми материалами во избежание осыпания земли, заполнения этого пространства пучинистым грунтом.
С учетом вышесказанного, монолитный ростверк по оголовкам буронабивных свай эффективен в случаях:
Экономически эффективны в индивидуальном строительстве сваи лишь при глубине до 3 – 5 м, что обычно достаточно для легких конструкций. При нормальной геологии на ровных участках сваи сокращают бюджет строительства кирпичных, бетонных зданий вдвое. Лишь в этом случае фундамент соответствует требованиям СП 24.1333, регламентирующим проектирование свайных фундаментов.
Чтобы соорудить фундамент этого типа, индивидуальному застройщику необходимо определить основные размеры элементов: сечение ростверка (высота, ширина), глубина скважины, параметры армопояса, тип опалубки. После чего, вычисляется количество стройматериалов. Для удобства далее приведена пошаговая инструкция с описанием ключевых моментов.
В отличие от винтовых свай, для которых часто достаточно пробного вкручивания в пятне застройки в нескольких местах для определения глубины несущего пласта, здесь потребуются полноценные геологические изыскания. Согласно СП 24.1333, для этого понадобится комплекс операций:
Кроме того, специалисты учтут влияние свай на близлежащую застройку и экологию. Результатом изысканий становится геологический разрез, в котором видна толщина каждого слоя, имеющихся в пятне застройки пластов из разных пород. Это позволяет выбрать из соответствующих таблиц СП нормативные значения несущей способности глины, песка, суглинка для расчета несущей способности сваи.
Например, для грунтовых условий 2 м тугопластичный суглинок, 1 м твердый суглинок, поверх влажного песка существует несколько вариантов буровых свай:
Для армирования применяются прутки 10 – 12 мм периодического сечения. Хомуты выгибают из 6 – 8 мм гладкой арматуры. Для обвязки лучше применять отожженную проволоку. Шаг горизонтальных хомутов 30 – 60 см, стержни должны выступать над оголовками на 30 – 40 см. После распалубки их отгибают под прямым углом параллельно осям стен, связывают с нижним поясом ростверка.
Опалубка для ростверка начинает собираться снизу.
Ввиду больших объемов бетонных работ свайно-ростверковый фундамент обычно заливают поэтапно. Вначале смесь укладывается в опалубку свай, уплотняется глубинным вибратором или арматурными прутками для удаления воздуха. Опалубка ростверка монтируется после набора прочности сваями минимум 50% прочности (3 – 5 сутки после заливки). Технология имеет вид:
Армирование ростверка.
Заливка происходит по стандартной технологии с укладкой, виброуплотнением смеси. Вся опалубка должна быть заполнена за один прием. Уход за бетоном заключается в защите от переувлажнения (укрывание пленкой от дождя), пересыхания (песок или опилки на верхней грани ростверка с периодическим увлажнением в первые трое суток).
Производится после распалубки ростверка несколькими способами:
Предпочтительнее пропиточная гидроизоляция либо комплекс мероприятий по двум последним вариантам (обмазка + оклеивание).
Для любого фундамента, независимо от его конструкции, необходима отмостка, имеющая 4 – 7 градусный уклон от здания наружу. Этот конструкционный элемент позволяет отвести дождевые, талые воды от бетонных конструкций под монолитным низким ростверком, подполья высокого ростверка. Чтобы стоки не разрушали почву, прилежащую к отмостке (обычно плодородный слой), в ее наружный периметр интегрируются дождеприемники (принимают воду из кровельного водостока) и лотки, транспортирующие жидкость в отдельный подземный резервуар.
Для снижения сил пучения под монолитным ростверком, оказывающих выдергивающие нагрузки на сваи, на глубине 40 – 70 см. Для этого на дно траншеи укладывается экструдированный XPS пенополистирол. Ширина отмостки должна быть на 5 – 10 см больше проекций скатов крыши, чтобы при переполнении желобов кровельного водостока вода не разрушала плодородный слой.
В нормативах СП 71.13330 от 2011 года рекомендуется ширина отмостки 0,7 – 1 м для песчаных, глинистых грунтов, соответственно с плотным примыканием к забирке (фальш-цоколю) свайно-ростверкового фундамента. Ее изготавливают из водонепроницаемого материала:
Бюджетным вариантом является отмостка из сухих асфальтобетонных смесей, используемых для ремонта проезжих частей, облицовки садовых дорожек. Она уплотняется трамбовкой, не требует нагрева, растапливания, со временем увеличивает прочность.
Следуя приведенным рекомендациям, даже не имеющий специального образования индивидуальный застройщик, сможет изготовить свайный фундамент с монолитным ростверком с минимальным бюджетом без ошибок. Ресурс подземных конструкций при правильном расчете не уступает прочим типам фундаментов, сохраняя высокую ремонтопригодность, возможность увеличения полезной площади во время эксплуатации.
Далеко не всегда и не во всех ситуациях можно применять традиционные фундаменты — и плитный. В некоторых ситуациях они становятся слишком дорогими: на их обустройство может уходить до 40-50% стоимости всей постройки. Обычно такое происходит при строительстве в зонах с большой глубиной промерзания (ниже 2 метров) или на нестабильных, слабонесущих грунтах. В таких случаях часто лучшим выходом является свайно-ростверковый фундамент.
Свайный фундамент, наверное, представляют себе все: это некоторое количество свай, заглубленных в грунт до уровня несущего слоя или ниже уровня промерзания. В чистом виде этот тип фундамента используется редко. Виной тому своеобразная конструкция, которая не позволяет перераспределять между сваями нагрузку от дома. Потому свайный фундамент в основном делают под срубы из бревна или бруса, иногда — под каркасные постройки. Эти типы стройматериала, из-за своих особенностей, сами перераспределяют нагрузку. С домами из других материалов они совместимы плохо.
Зато их усовершенствованный вид — свайный фундамент с ростверком — лишен многих недостатков и может использоваться и под кирпичные, и под блочные постройки. В них все опоры завязаны при помощи ленты из металла или железобетона (бетона) в единую конструкцию. Эта лента и называется ростверком.
Ростверк — это часть фундамента, объединяющая оголовки свай и служащая опорой для стен. Именно ростверк принимает, и за счет замкнутой конструкции, перераспределяет нагрузку, передавая ее на сваи. Он может быть металлическим, деревянным, бетонным или железобетонным. По типу исполнения бетонные (железобетонные) ростверки бывают низкими и высокими.
Высокий ростверк находится выше уровня земли. Чаще всего его делают из металла — швеллеров большого сечения или квадратных металлических труб. Еще делают такой ростверк из бетона, но его устройство сложнее: приходится придумывать, как залить ленту на расстоянии от земли.
Любой дом в разных частях будет давать разную нагрузку: отделка, мебель, санфаянс, другие вещи размещены неравномерно. Следовательно, и нагрузка от разных его частей будет разной. Ростверк принимает на себя эти неравномерные нагрузки и перераспределяет их. Сваям уже передается «выровненная» нагрузка.
Чем отличаются свайные и свайно-ростверковые фундаменты (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)
Чем это хорошо? Тем, что при одинаковой нагруженности свай, меньше шансов на то, что они будут усаживаться неравномерно. А неравномерная усадка ведет, как известно, к трещинам в фундаменте и стенах. Потому свайно-ростверковый фундамент более стабилен. Хотя главный недостаток свайных фундаментов остается: мы не можем знать, что за грунт находится под каждой из свай. Потому спрогнозировать их поведение нереально. Именно поэтому их не очень любят архитекторы: гарантировать многолетнюю эксплуатацию дома невозможно.
Более предсказуемы в этом плане низкие ростверки. Они начинаются обычно ниже уровня земли и отливаются из армированного (или нет — зависит от проекта) бетона. Причем арматура свай связывается с арматурой ростверка.
В этом случае ростверк — это мелкозаглубенный ленточный фундамент и изготавливается он по той же технологии. Отличается тем, что имеет жесткую связь со сваями, что в разы повышает надежность и устойчивость конструкции. Еще такие фундаменты называют ленточными на сваях или свайно-ленточными. Такая конструкция является почти идеальной: сочетает в себе плюсы свайного и ленточного фундамента, в значительной мере компенсируя их недостатки.
Устройство свайно-ленточного фундамента (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)
Как он работает? Нагрузка от дома передается на ленту. Благодаря наличию продольной арматуры перераспределяется по всей площади. Так как лента опирается и на грунт, то часть нагрузки передается ему, остальная приходится на сваи. При этом нагрузка и усадка равномерны: их «выравнивает» лента.
В зимнее время, когда начинают на фундамент воздействовать силы пучения, проявляются все плюсы свайно-ленточного фундамента. Если дом стоит на пучнистых грунтах, их глубина заложения ниже уровня замерзания, очень сложно представить условия, при которых дом перекости или он даст неравномерную усадку.
При воздействии сил пучения на ленту, «пятки» свай, да и они сами, не дают возможности грунтам сдвинуть фундамент. Потому ленточно-свайные фундаменты — отличный выбор на сильно пучнистых почвах. Затраты при этом гораздо выше, чем при строительстве обычного свайного фундамента, но намного ниже, чем при строительстве ленты ниже глубины промерзания.
Иногда все еще проще: исходят из наименьшей стоимости. Но всегда нужно помнить, что любой тип свайного фундамента менее надежен, чем плитный и ленточный. А все потому, что мы не можем точно знать, какой грунт находится под каждой из свай. Именно поэтому при расчете параметров в конструкцию закладывается повышенный запас прочности. Не 1,2, как обычно считают, а 1,4. И все равно, гарантировать никто ничего не может.
В свайно-ростверковых фундаментах можно применять любые сваи. Их выбирают исходя из грунтов, планируемой нагрузки дома. Сваи делают из металла, бетона, иногда — дерева. Могут они иметь круглое или квадратное сечение. Различаются они и по способу установки:
В частном строительстве чаще всего используют буронабивные сваи. Особенно популярны они при строительстве дач или бань. Могут использоваться и при строительстве небольших домов. Но если дачи и бани можно делать без расчета, то при строительстве дома очень желательно заказать проект.
Разные сваи бывают по форме: квадратного или треугольного сечения, круглые заполненные и круглые полые, иногда разрабатываются сложные формы специально под проект. По тому, как сваи передают нагрузку на грунт, они бывают:
Висячие сваи имеют большую боковую поверхность и значительную часть нагрузки (до 60-70%) передают с ее помощью. Их используют, если несущей способности грунта на достигнутом уровне недостаточно для того, чтобы выдержать всю нагрузку, а дальнейшее углубление нецелесообразно. В этом случае наличие «пятки» почти ничего не меняет: основная нагрузка передается поверхностью, а не острием сваи.
Сваи-стойки наоборот, большую часть нагрузки передают через острие. В этом случае боковые стенки неразвитые и гладкие, а на конце сваи имеет смысл делать расширение. Один из видов этого типа — . Они имеют цилиндрическое расширение внизу, из-за чего передают нагрузку на большую площадь. Также пятка не дает силам пучения поднять фундамент.
В большинстве случаев опоры в грунте располагают вертикально. Иногда может потребоваться наклонная установка, причем нескольких штук в одном месте. Такой способ применяют, если могут возникнуть горизонтально направленные силы. Например, при строительстве на наклонных участках.
Сваи могут располагаться точечно — под опорами (колоннами, стойками). Такое расположение характерно при строительстве навесов или устройстве кровли над открытыми площадками. Тогда опоры ставят точно под колоннами, удерживающими кровлю.
Под частные дома небольшой этажности сваи располагают в виде ленты. Ставят их в один ряд, иногда в два или три, смещая друг относительно друга. Иногда в самых нагруженных частях, например, в углах, под участками с большой планируемой нагрузкой, их располагают кустами: несколько штук на небольшом расстоянии друг от друга.
При проектировании свайного фундамента собственными силами обычно поступают следующим образом. На плане здания, нарисованного с соблюдением масштаба, обязательно закладывают сваи в углах и в местах пересечения с простенками. Если они отстоят друг от друга на расстоянии больше 3 метров, между ними ставят промежуточные опоры. Желательно чтобы сваи располагались одна от другой на расстоянии от 2 до 3 метров.
Принцип прост, но еще нужно определить необходимую площадь свай. А ее нужно рассчитать (скорее, подобрать).
Для того чтобы быть хоть отчасти уверенным в надежности фундамента его желательно хоть приблизительно рассчитать. Для этого потребуется проделать несколько не самых сложных расчетов.
Иногда выгоднее не увеличивать площадь свай, а поставить их чаще. Методика расчета при этом не изменяется.
Несущая способность свай разных диаметров в различных грунтах (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)
Площадь опоры, необходимая для нормального распределения нагрузки считается по формуле:
Где Н — несущая способность грунта (ее можно взять из таблицы). Коэффициент 1,4 применен из-а того, что свайным фундаментам требуется больший запас прочности: мы ведь не знаем, какой грунт находится под всеми сваями. Потому лучше перестраховаться.
Подробнее о расчете опорной площади и подсчете массы дома смотрите в видео.
Итак, у вас готов проект, или вы сами определились с местом расположения свай, их параметрами, типом и высотой ростверка. Можно приступать к строительству.
Сначала снимают весь плодородный слой земли, его вывозят в сад или складывают в одном из углов участка. Площадку под фундамент выравнивают. Затем, с использованием колышков и шнуров, размечают границы дома. Причем, натягивают два шнура, отмечающие внешнюю и внутреннюю поверхность стен. Обязательно проверяют геометрию, перемеряв и сравнив все диагонали попарно.
После того, как разметка закончена, можно размечать места установки свай. Они у нас прорисованы на плане и просчитаны, определены расстояния между ними.
Схематическое изображение порядка работ при строительстве свайно-ростверкового фундамента своими руками (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)
Как конкретно будут проходить работы, зависит от типа используемых свай. Чаще всего при строительстве дома используют винтовые или буронабивные сваи.
Винтовые можно вкрутить вручную. При закручивании их оголовки выставляют на одном уровне. Его удобнее отмечать при помощи шнуров.
Для буронабивных потребуется или специальная техника, или ручной бур подходящего диаметра. Этими устройствами в нужных местах бурятся отверстия. В готовые скважины опускается выбранная опалубка, устанавливается арматура (четыре прутка ребристой арматуры, связанные между собой). Если фундамент свайно-ленточный, то арматура должна иметь выпуск не менее 60-70 см. Она потом свяжется с ростверком. Последний шаг на этом этапе — заливка бетона.
Свайный фундамент готов к установке опалубки для ростверка. В этом случае использована опалубка из толя или рубероида, свернутого в несколько раз
Если выбран металлический ростверк, его приваривают к оголовкам свай. При работе важно выдерживать строгую горизонтальность: тогда нагрузка будет передаваться равномерно.
Для устройства заглубленного железобетонного ростверка (низкого) понадобится подсыпка щебнем фракции 20-60 мм и его уплотнение виброплатформой. Минимальный слой щебня — 15 см. Чтобы добиться улучшения несущей способности грунта под лентой, необходимо насыпать щебень небольшими слоями (по 5 см) и тщательно его уплотнять виброплатформой. Вокруг свай хорошо уплотнить не получится, но это не столь важно.
На эту подсыпку устанавливается опалубка. Ширина ленты чуть больше ширины стен, высота щитов делается с учетом требуемой высоты цоколя. Сборка щитов и установка упоров в точности повторяет технологию установки
Армирование проводится в большинстве случаев так же, как и при строительстве ленты: два пояса вверху и внизу из ребристой арматуры, поперечные и вертикальные стойки из гладкого прутка меньшего диаметра. Все правила армирования сохраняются. Добавляется только перевязка со сваями. Выпуски арматуры из свай загибаются: один ряд привязывается к нижнему поясу, второй — к верхнему (не забудьте выпуски сделать разной длины). Они должны быть не меньшее 50 диаметров прутка (если арматура используется 12 мм, загнуть нужно 600 мм (50*12 мм)). Схема армирования примыкания сваи показана на рисунке.
На этом этапе необходимо оставить вентиляционные продухи и заложить трубы и короба, через которые будут подводиться инженерные коммуникации (водопровод, отопление, электричество, канализация).
Если этого не сделать, придется впоследствии долбить бетон. А это для фундамента большое зло, ведь нарушается целостность монолита. Так что все хорошо продумайте: переделывать не будет возможности.
Бетон не просто заливают. Его еще и вибрируют. Без этого процесса добиться однородности и высокой прочности очень сложно. Потому обработка бетона фундамента вибратором может считаться обязательным процессом.
Если температура воздуха после заливки бетона находится в районе +20°C, то снимать опалубку можно через четыре дня. За это время бетон наберет примерно 50% от проектной прочности, чего достаточно для проведения следующих работ. Если температура была в районе +10°, ждать придется 10-14 дней. При более низких температурах, условия считаются зимними, и залитый бетон требует утепления или подогрева.
Все готово к заливке бетона: армопояс связан, опалубка выставлена и закреплена (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)
При всей своей привлекательности свайноростверковые фундаменты имеют недостатки:
