Автомобильный генератор, непременно входящий в состав оборудования любого транспортного средства, можно сравнить с ролью электростанции в снабжении энергией потребностей народного хозяйства.
Он является основным (при работающем двигателе) источником электроэнергии в машине и предназначен через электрические провода, опутывающие весь автомобиль изнутри, поддерживать заданное и стабилизированное напряжение электросети автомашины. Принцип работы автомобильного генератора основан на теоретическом представлении работы классического электрического генератора, трансформирующего неэлектрические виды энергии в электрическую.
В конкретном случае автомобильного генератора выработка электрической энергии происходит посредством трансформации механического вращательного движения коленчатого вала моторного агрегата.

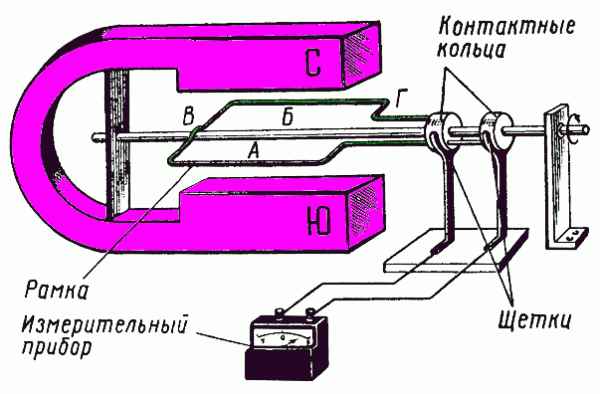

Теоретические предпосылки, лежащие в основе схемы функционирования электрогенераторов, базируются на широко известном случае электромагнитной индукции, трансформирующей один вид энергии (механический) в другой (электрический). Действие этого эффекта проявляется при помещении медных проводов, уложенных в виде катушки, и помещённых в магнитное поле переменной величины.
Это способствует появлению в проводах электродвижущей силы, которая приводит в движение электроны. Это движение электрических частиц порождает в , а на оконечных контактах проводов возникает электрическое напряжение, по уровню напрямую зависящее от того, с какой скоростью изменяется магнитное поле. Выработанное таким образом переменное напряжение необходимо подавать во внешнюю сеть.
В автомобильном генераторе для создания магнитного явления используются обмотки статора, в котором под воздействием поля вращается якорь ротора. На валу якоря размещены токопроводящие обмотки, подключенные к специальным контактам в виде колец. Эти кольцевые контакты также закреплены на валу и вращаются вместе с ним. С колец с помощью токопроводящих щёток и происходит съём электрического напряжения и подача выработанной энергии электропотребителям транспортного средства.
Запуск генератора осуществляется посредством приводного ремня от фрикционного колеса коленчатого вала моторного агрегата, который для начала работы запускается от аккумуляторного источника. Для обеспечения эффективной трансформации производимой энергии диаметр шкива генератора должен заметно уступать в диаметре фрикционному колесу коленвала. Это обеспечивает более высокие обороты вала генераторного агрегата. В этих условиях он функционирует с повышением своего КПД и обеспечивает повышенные токовые характеристики.
Чтобы обеспечить безопасную работу в заданном диапазоне характеристик всего комплекса электроустройств работа автомобильного генератора должна удовлетворять высоким техническим параметрам и гарантировать выработку стабильного во времени уровня напряжения.
Основным требованием к автомобильным генераторам является стабильная выработка тока с требуемыми мощностными характеристиками. Эти параметры призваны обеспечивать:
Кроме вышеперечисленных параметров, генератор конструируется с учётом его работы в условиях критических нагрузок и должен обладать прочным корпусом, иметь при этом малую массу и приемлемые габаритные размеры, обладать невысокими и приемлемым уровнем производимых промышленных радиопомех.
Генератор автомобиля можно легко обнаружить в моторном отсеке, подняв крышку капота. Там он закреплён болтами и специальными уголками к фронтальной части двигателя. На корпусе генератора размещены крепёжные лапы и натяжная проушина устройства.
В корпусной коробке генератора установлены почти все блоки агрегата. Он производится с применением металлов лёгких сплавов на основе алюминия, который превосходно подходит для выполнения задачи по отводу тепла. Конструкция корпуса представляет собой соединение двух основных частей:
На фронтальной крышке закреплены щётки, регулятор напряжения и выпрямительный мост. Объединение крышек в единую конструкцию корпуса происходит посредством специальных болтов.
Внутренние поверхности крышек фиксируют внешнюю поверхность статора, закрепляя его положение. Также важными конструктивными узлами корпусной конструкции являются фронтальный и тыловой подшипники, которые обеспечивают должные условия функционирования ротора и закрепляют его на крышке.
Конструкция роторного узла состоит из схемы электромагнита с обмоткой возбуждения, смонтированной на несущем валу. Сам вал изготавливается из легированной стали дополненной свинцовыми присадками.
На вал ротора также закреплены медные контактные кольца и специальные подпружиненные щёточные контакты. Контактные кольца отвечают за подачу тока на ротор.
Статорный узел - это конструкция, состоящая из сердечника с многочисленными пазами (в большинстве используемых случаев их количество равно 36), в которые уложены витки трёх обмоток, имеющих между собой электрический контакт или по схеме «звезда», или по схеме «треугольник». Сердечник, именуемый также магнитопроводом, изготовлен в виде полой сферической окружности из металлических пластин, стянутых между собой заклёпками или заваренных в единый монолитный блок.
Для повышения на статорных обмотках уровня напряжённости магнитного поля в процессе производства этих пластин используется трансформаторное железо с усиленными магнитными параметрами.
Этот электронный узел разработан для компенсации нестабильности вращения роторного вала, который соединён с коленвалом силового агрегата автомобиля, функционирующего в широком интервале изменения числа оборотов. Регулятор напряжения подключен к графитовым токосъёмникам и способствует стабилизации заданного постоянного выходного напряжения, поступающего в электросеть машины. Этим он гарантирует бесперебойную эксплуатацию электрооборудования.
По своему конструкторскому решению регуляторы подразделяются на две группы:
К первому типу относятся электронные блоки, на конструктивной плате которых смонтированы радиоэлементы, разработанные с применением дискретной (корпусной) технологии, отличающейся неоптимальной плотностью компоновки элементов.
Ко второму типу относится большинство современных электронных блоков регулировки напряжения, разработанных с учётом интегрального способа компоновки радиоэлементов, изготовленных на основе тонкоплёночной микроэлектронной технологии.
Ввиду того что для правильного функционирования бортовых приборов требуется постоянное напряжение, выход генератора запитывает сеть автомашины через электронный узел, собранный на мощных выпрямительных диодах.
Этот 3-фазный выпрямитель, состоящий из шести полупроводниковых диодов, три из которых подключены на минусовый вывод («массу»), а три других подсоединены к плюсовому контакту генератора, предназначен для трансформации переменного напряжения в постоянное. Физически блок выпрямителя состоит из подковообразного металлического теплоотвода с размещёнными на нём выпрямительными диодами.
Этот узел имеет вид пластмассовой конструкции и сконструирован для передачи напряжения на контактные кольца. Содержит внутри корпуса несколько элементов, главные из которых - подпружиненные щёточные скользящие контакты. Они бывают двух модификаций:
Конструктивно щёточный узел зачастую изготавливается в одном блоке с регулятором напряжения.
Отвод избыточного тепла, которое образуется внутри корпуса генератора, обеспечивают вентиляторы, закреплённые на его валу ротора. Генераторы, у которых щётки, регулятор напряжения и выпрямительный блок вынесены наружу, за пределы его корпуса и защищённые специальным кожухом, забирают свежий воздух через специальные охлаждающие щели в нём.
Крыльчатка внешнего охлаждения генератора
Устройство классической конструкции, с размещением вышеупомянутых узлов внутри генераторного корпуса, обеспечивают поступление свежего воздушного потока со стороны контактных колец.
Для уяснения принципа работы автомобильного генератора необходимо представлять и режимы его эксплуатации.
В первоначальный момент запуска двигателя основным и единственным потребителем, расходующим электрическую энергию, является стартёр. Генератор ещё не участвует в процессе выработки энергии, и поступление электроэнергии в этот момент предоставляет только аккумулятор. Ввиду того что сила потребляемого тока при этой схеме очень велика и может достигать сотен ампер, интенсивно расходовать запасённую ранее электрическую энергию.
После окончания процесса запуска двигатель выходит на рабочий режим, а генератор при этом становится полноправным поставщиком электропитания. Он вырабатывает ток, необходимый для функционирования различного электрооборудования, подключающегося в работу. Вместе с этой функцией генератор производит заряд аккумулятора при работающем двигателе.
После набора аккумулятором необходимого , необходимость в процессе подзарядки уменьшается, потребление тока заметно падает, а генератор продолжает поддерживать работу только электрооборудования. По мере подключения в работу других ресурсоёмких потребителей электроэнергии, мощности генератора в отдельные моменты времени может не хватать для обеспечения суммарной нагрузки и тогда в общую работу включается аккумулятор, работа которого в этом режиме характеризуется при этом быстрой потерей заряда.
Автомобильный генератор сконструирован и рассчитан на электропитание штатных электроприборов и трансформацией механической энергии коленвала силового агрегата в электрическую.
Генератор располагается под капотом на фронтальной части двигателя. Конструкция генератора содержит в себе основные узлы - корпус, статор, ротор, подшипники, регулятор напряжения, выпрямительный мост, щёточный узел и вентиляторы.
Автомобильный генератор – один из ключевых элементов технической начинки автомобиля, от исправности и четкости работы которого напрямую зависит сама возможность движения машины. При движении он подзаряжает аккумулятор, а также генерирует энергию, питающую различное электрооборудование. Автовладельцу важно понимать особенности конструкции и принцип работы автогенератора, его возможные неисправности, а также способы его проверки – в противном случае есть риск остаться без машины в самый неподходящий момент.
Прежде всего, остановимся подробнее на функциях автомобильного генератора. Все современные машины оснащаются обширным перечнем электрооборудования, для которого требуется источник питания. Нужен он и для моделей, не имеющих никакой дополнительной периферии, электричество требуется, как минимум, для запуска двигателя стартером, создания искры на свечах для воспламенения топливовоздушной смеси и т.д. Чтобы обеспечить все эти потребители в автомобиле используются 2 источника – аккумуляторная батарея и генератор.
Аккумулятор накапливает энергию и может ее отдавать потребляющим устройствам, когда это необходимо. В то время как генератор, производит энергию, питает устройства и подзаряжает аккумулятор. Таким образом, если убрать из конструкции автомобиля генератор, то он сможет завестись и даже проехать некоторое время, однако после того, как заряд АКБ исчерпается, автомобиль заглохнет. Повторно завести его без «прикуривания» от другого автомобиля не удастся.
Таким образом, основными функциями автомобильного генератора являются:
По характеру работы автогенератор напоминает обыкновенный электродвигатель, однако принцип его действия диаметрально противоположен: если обычный мотор преобразует энергию в механическое движение, то генератор, получая вращающий импульс от ДВС, преобразует его в электроэнергию.
Принцип работы генератора автомобиля примерно следующий. После поворота ключа в замке зажигания на обмотку ротора поступает напряжение, оно проходит через контактные кольца и блок щеток. В результате, вокруг обмотки возникает магнитное поле. Данное поле постоянно вращается вместе с ротором двигателя, при этом взаимодейсвуя со статорными обмотками. На статорных обмотка появляется ток, который подается на диодный мост. На выходе диодного моста ток уже имеет стабильную величину. Далее ток подается на регулятор напряжения, после чего он используется для питания потребителей и аккумуляторной батареи.
Важным элементом в работе генератора автомобиля является реле-регулятор напряжения. Оно необходимо для поддержания требуемых значений тока, подаваемого на аккумулятор. Без использования регулятора при повышении оборотов двигателя генератор создавал бы избыточное напряжение, которое могло бы вывести батарею из строя. Также это реле обеспечивает термокомпенсацию – при низких температурах на аккумулятор подается повышенное напряжение, при повышении рабочих температур величина напряжения будет снижаться.
В ходе эксплуатации автомобиля в генераторе могут возникнуть различные неполадки – механические либо электрические. К первой группе относятся износ и поломка компонентов устройства, вторую группу составляют различные проблемы с обмоткой, щетками, выход из строя выпрямителя напряжения, реле-регулятора и т.д.

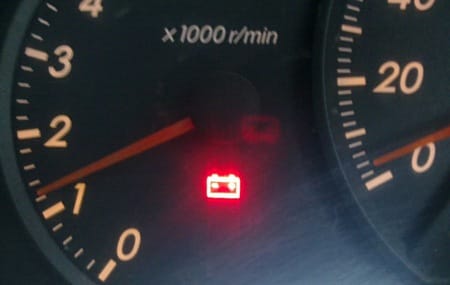

Своевременно выявить приближающуюся или уже случившуюся поломку генератора можно по следующим симптомам:
Если ремонт генератора лучше все-таки доверять профессионалам, то проверку можно выполнить и самостоятельно. Первый способ диагностики – с использованием мультиметра:
Можно проверить и «дедовским» методом. Для этого запускаем двигатель, включаем небольшую нагрузку (например, фары) – и, не выключая зажигания, снимаем минусовую клемму с аккумулятора. Если мотор не заглохнет, фары не погаснут, то это значит, что генератор обеспечивает двигатель достаточным количеством энергии. Если же машина после съема клеммы глохнет, то это свидетельствует о нерабочем генераторе.
Автомобильный генератор - один из важнейших агрегатов в машине. Его функция заключается в том, чтобы вырабатывать и поставлять электроэнергию во все узлы, нуждающиеся в постоянном потреблении тока. Кроме того, он обеспечивает заряд аккумулятора во время старта автомобиля и в процессе рабаты двигателя.
Далее рассмотрим, из чего состоит электрогенератор в современных машинах, каков принцип работы и насколько важно содержать его в полной исправности. А также разберем какие есть разновидности приборов, применяемых в современных автомобилях.
Работа прибора заключается в преобразовании механической энергии, вырабатываемой коленвалом в электрический ток. В результате обеспечивается питание всех приборов, нуждающихся в электроэнергии. Электрическая энергия накапливается в аккумуляторе автомобиля. В обычном режиме именно он обеспечивает питание нуждающихся в токе систем.
Но при запуске машины именно стартер является основным потребителем энергии. Сила тока достигает сотен ампер, а напряжение в сети резко падает. Именно генератор в этот момент становится основным источником тока. Аккумуляторная батарея вырабатывает нестабильный ток, который не может обеспечить постоянное напряжение в электросети автомобиля.
Генератор тока является своего рода подстраховкой, так как именно он обеспечивает выработку и подачу электроэнергии во время резких скачков напряжения. Это может быть не только запуск двигателя, но и включение фар, переключение передач, а также начало работы дополнительных систем.
Кроме того, прибор обеспечивает заряд аккумуляторной батареи, которая так же важна для полноценной работы автомобиля.
Существует два вида генераторов: постоянного и переменного тока. На большинстве современных автомобилей устанавливается второй тип генераторов. Они характерны тем, что магнитопровод и проводник у них неподвижны. Вращается только постоянный магнит, при вращении которого образуется ток. Это происходит потому, что контур катушки пронизывается переменным по величине и направлению магнитным потоком. В результате происходит равномерное нарастание и убывание энергии.
Таким образом, при прохождении мимо полюсов магнита наконечника магнитопровода образуется переменный по своей величине и направлению ток. В катушке он тоже меняется. Именно поэтому ток называется переменным. Конструкция агрегата позволяет ему вырабатывать достаточное количество электроэнергии даже при относительно медленном вращении, так как он имеет большое количество катушек и роторов, а вместо обычного магнита в нем установлен электрический.
Для всех моделей принцип работы генераторов практически одинаковый. Меняться могут лишь некоторые составляющие прибора, обеспечивающие выработку большего количества электроэнергии.
Для тех, кто хотя бы немного разбирается в принципах выработки и распределения электроэнергии все предельно просто. В автомобиле имеется две электрические цепи: первичная и вторичная.
Между первичной и вторичной цепью стоит регулятор напряжения. Он вычисляет уровень напряжения во вторичной цепи, а в зависимости от этого задает параметры для первичной. Без регулятора напряжения в автомобиле мог бы контролироваться уровень напряжения и количество вырабатываемой электроэнергии.
Если напряжение в сети резко падает, на его показатели реагирует регулятор, и ток в цепи обмотки возбуждения повышается. В результате происходит увеличение магнитного поля, внутри электроприбора вырабатывается большее количество электроэнергии. Напряжение внутри механизма будет повышаться до тех пор, пока его рост не остановит регулятор.
Когда уровень тока во всей сети выравнивается, регулятор снова дает сигнал об увеличении напряжения в генераторе до нужного уровня. Таким образом, работа генератора напрямую зависит от количества потребляемой всеми системами автомобиля электроэнергии. А контролирует количество вырабатываемой энергии регулятор напряжения.
Важно! Работа генератора не зависит от оборотов двигателя. Если возникают сбои в электросети автомобиля, это связано либо с проблемами в самом генераторе, либо с неисправностью регулятора напряжения, но никак не с проблемами в работе двигателя. Устройство генератора позволяет вырабатывать нужное количество электроэнергии даже при небольших оборотах агрегата.
Ниже можно просмотреть видео с доступным пояснением схемы работы генератора переменного тока:
Генератор напряжения в автомобиле выполняет функцию преобразователя механической энергии в электрическую. Механическая энергия продуцируется от двигателя автомобиля. Устройство генератора выполнено таким образом, что шкив коленчатого вала передает движение к шкиву генератора. Между ними имеется ременное крепление, которое и обеспечивает эту передачу.
Все современные автомобили оснащены поликлиновыми ремнями, которые имеют хорошую гибкость и позволяют устанавливать на генераторах шкивы малого диаметра. А чем меньше диаметр этого узла, тем больше агрегат может вырабатывать энергии. Такая взаимосвязь обеспечивает высокие передаточные отношения, которые отличают высокооборотные генератора.
Из этого можно сделать вывод, что применение новых материалов и технологий в производстве генераторов постоянного и переменного тока позволяют увеличивать их производительность. Это весьма актуально для высокотехнологичных автомобилей с их повышенным потреблением электроэнергии.

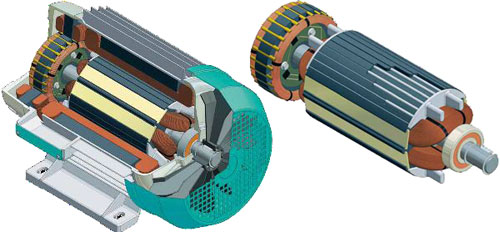

Устройство генератора не слишком изменилось ос времен изобретения первых электрических механизмов постоянного и переменного тока, применяемых для продуцирования электроэнергии в автомобилях. Этот агрегат имеет следующее устройство:
Все современные приборы оснащены вентиляторами охлаждения, которые не дают устройству перегреваться. Генераторы крепятся непосредственно к передней части двигателя при помощи специальных кронштейнов.
Статор генератора состоит из сердечника, обмотки, пазового клина, паза и вывода для соединения с выпрямителями. Ротор состоит из полюсной системы. Эти компоненты находятся в корпусе, а их работа и взаимодействие является основой для выработки электроэнергии внутри устройства.
Щеточный узел помещает в себе щетки, или скользящие контакты. Они могут быть многографитными или электрографитными. Щеточные узлы передают постоянный ток на вращающийся якорь, выступающий в роли постоянного магнита. Но эти же щетки являются слабым звеном данной конструкции, так как требуют постоянного обслуживания, чистки и замены изношенных деталей.
Бесщеточный тип устройства на сегодня является самым распространенным, так как он является наиболее надежным и не требует постоянного обслуживания. Как и любой другой прибор, он состоит из двух узлов:
В отличие от щеточных механизмов, здесь применяется компаундная регулировка выдаваемого напряжения. Оно реализуется за счет того, что оси обмоток смещены на 90 градусов. В результате при увеличении нагрузки магнитное поле ротора смещается в сторону основной обмотки, и вырабатываемая в ней ЭДС повышается. Напряжение, в свою очередь, стабилизируется.
Такое устройство механизма имеет следующие преимущества:
Бесщеточные генераторы достаточно популярны, несмотря на то что они однофазные и имеют невысокую КПД. Однако данный их недостаток устраняется применением систем с электронным регулированием и независимым возбуждением.

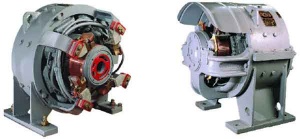

Прибор постоянного тока имеет схожую конструкцию с генератором переменного тока. Основные его части - это якорь в форме цилиндра с обмоткой и электромагниты, создающие напряжение в приборе.
Они делятся на два типа: самовозбуждающиеся и с применением независимого включения, такие приборы тоже могут быть щеточными и бесщеточными.
Из-за того, что генераторы постоянного тока нуждаются в постоянном источнике энергии, область их применения достаточно узконаправленная. Часто они применяются для питания общественного электротранспорта. Данный тип приборов используется в дизельных генераторах.

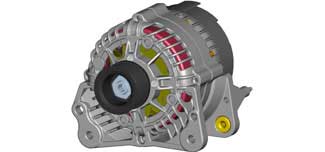

Генератор в автомобиле (автомобильный генератор) представляет собой устройство, которое преобразует механическую энергию в электрическую. В конструкции транспортных средств автогенератор является генератором переменного тока и выполняет следующие функции:
Автомобильный генератор зачастую расположен в подкапотном пространстве, так как приводится в действие от двигателя. По этой причине решения устанавливаются спереди по отношению к силовому агрегату. На большинстве современных авто привод генератора выполнен в виде ременной передачи. Модели транспортных средств, которые оснащены гибридным двигателем, а также некоторые авто с системой start-stop, имеют особое устройство генератора, так как в подобных машинах он одновременно является .
Генераторы в автомобилях могут отличаться по размерам и схемам реализации тех или иных устройств (корпус генератора, привод и т.д.). Также под капотом решение может иметь различные места установки. Общими в устройстве являются следующие элементы:
Указанные составные части находятся в корпусе. Ключевыми параметрами генераторов для автомобилей являются следующие номинальные показатели: напряжение, ток, частота вращения, самовозбуждение на определенной частоте, КПД устройства.
Показатель номинального напряжения может составлять от 12 до 24 В, что зависит от устройства электросистемы транспортного средства. Номинальным током считается максимальный ток, который устройство отдает при условии номинальной частоты вращения на отметке 6 тыс. об/мин. Данные особенности представляют так называемую токоскоростную характеристику. Параллельно с номинальными показателями при выборе следует учитывать:
Теперь о самом устройстве. Корпус является парой крышек, которые стягиваются болтами. Наиболее частым материалом изготовления крышек является алюминиевый сплав, который не магнитится, обеспечивает малый вес и хорошее рассеивание тепловой энергии (теплоотдачу). В корпусе дополнительно выполнены отдельные прорези для вентиляции, а также имеется крепежный элемент для установки и фиксации генератора.
Необходимо добавить, что вал ротора также является местом установки вентилятора-крыльчатки и приводного шкива. Сам ротор вращается на подшипниках. Подшипники могут быть как шарикового, так и роликового типа в области контактных колец, что зависит от индивидуальных особенностей конструкции.
Постоянно меняющаяся частота вращения коленвала и нагрузка в процессе эксплуатации двигателя требует постоянной стабилизации напряжения. Напряжение стабилизируется в автоматическом режиме посредством того, что оказывается влияние на ток, протекающий в обмотках возбуждения. Задачей регулятора является то, что устройство управляет импульсами электротока, точнее, частотой указанных электрических импульсов. Также регулятор определяет время (продолжительность) импульсов.
Еще одной функцией регулятора напряжения является изменение напряжения, которое необходимо для эффективной подзарядки АКБ с учетом наружной температуры. С понижением температуры за бортом устройство подает больше напряжения на аккумулятор.
Что касается привода генератора, данное решение представляет собой ременную передачу (с использованием клиновых или поликлиновых ремней), посредством которой вращается ротор. Ротор генератора по частоте вращения крутится до 3 раз быстрее самого коленвала. Добавим, что на современных авто используется поликлиновый ремень.
Также следует отметить, что на некоторых моделях автомобилей может быть установлен генератор индукторного типа. Индукторный генератор означает то, что в его устройстве отсутствуют щетки, местом установки обмотки является статор. Ротор такого генератора без щеток изготовлен из железных пластин небольшой толщины. Материалом для изготовления пластин выступает трансформаторное железо. Работает индукторный генератор по принципу того, что происходить изменение магнитной проводимости в воздушном зазоре, который присутствует между статором и ротором.
Детальное рассмотрение функций отдельных составных элементов в устройстве генератора позволяет получить представление о принципах работы всего устройства. Водитель осуществляет поворот ключа в замке зажигания, после чего электричество от аккумулятора проходит через щетки генератора и контактные кольца, попадая на обмотку возбуждения. В результате на обмотке создается магнитное поле.
Стартер автомобиля начинает вращать коленчатый вал двигателя. От коленвала через ременной привод начинает вращаться и ротор генератора. Магнитное поле в области ротора усиливается на обмотках статора. В результате на выводах указанных обмоток отмечается возникновение переменного напряжения. Когда ротор генератора раскрутится до определенной частоты, генератор начнет работать в режиме самостоятельного возбуждения. Другими словами, после запуска двигателя, что вызывает необходимое раскручивание ротора генератора, обмотка возбуждения начинает питаться уже от генератора, а не от АКБ.
Создаваемое генератором переменное напряжение превращается в постоянное благодаря работе выпрямительного блока. Электрический ток от генератора питает бортовую сеть автомобиля, обеспечивает работу системы зажигания и других энергопотребителей. Также от генератора поступает ток для зарядки аккумулятора. В случае изменения частоты вращения коленвала и нагрузки подключается регулятор напряжения, определяя то время, на которое необходимо включить обмотки возбуждения с учетом тех или иных условий. Если частота вращения генератора растет и нагрузка падает, тогда временной промежуток активации обмотки возбуждения сокращается. При увеличении нагрузки и уменьшении оборотов регулятор увеличивает время включения обмоток.
Необходимо добавить, что если потребители используют больше электричества, чем способен выработать автомобильный генератор, тогда автоматически задействуется аккумулятор. Следить за состоянием генератора можно при помощи лампы контроля заряда на приборной панели. Указанная лампа чаще всего представляет собой пиктограмму в виде АКБ. Загорание лампы указывает на то, что батарея от генератора не заряжается. Возможными причинами может быть обрыв поликлинового ремня, выход из строя реле-регулятора генератора и т.д.
